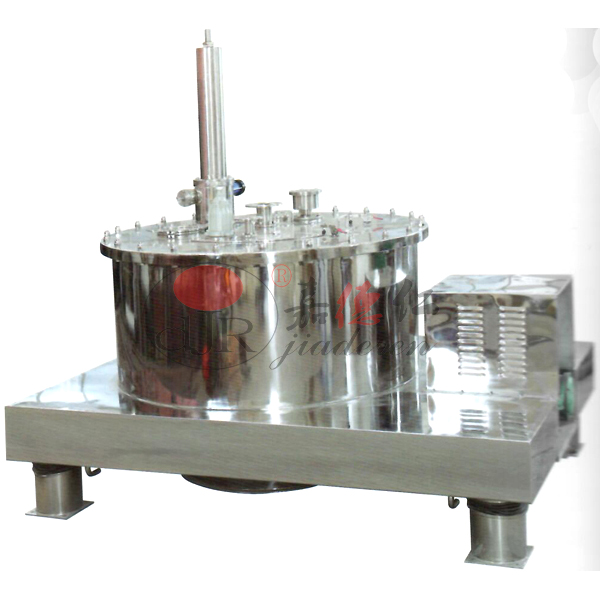

PLD系列拉袋式刮刀下部卸料离心机是我公司独立研制开发、具有完全自主知识产权的新产品。该机在保持了LGZ系列产品的固液分离、刮刀卸料等主要功能的基础上,增加了以拉袋方式清除残余澽饼层的功能,去除率可达99%以上。避免了不同批次间产品分离的交叉混批,同时解决了残佘滤饼层对过滤逡率的影响。主要应用于制药、食品、味精、化工等行业的固液分离工艺。
工作原理:
待分离的物料经进料管加入高速旋转的离心机转鼓内,在离心场的作用下,物料经滤布实现过滤,液相经出液管排出,固相则被截留在转鼓内。当物料被加满时,停止进料,对滤饼进行洗涤,同时将洗涤液滤出。离心机继续旋转,对滤饼进行甩干。滤饼达到分离要求后,离心机降速,通过刮刀将滤饼刮下从底部排出机外。离心机再降速,气动拉袋装置上下往复运动,将残余滤饼抖落,实现滤饼的完全清除。

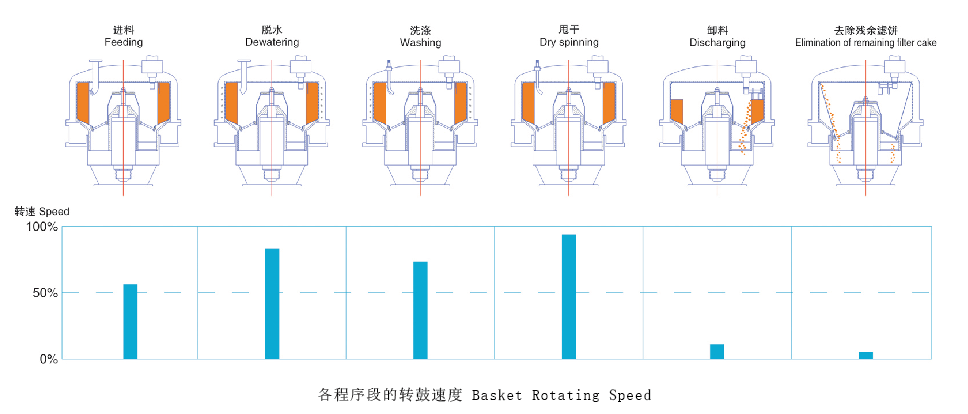

PLD离心机工作程序:
PLD离心机主要特点:
本机除兼备LGZ离心机的全部主要特点外,还具有下列特点:
◇拉袋式去除残余滤饼。通过气动拉袋装置的上下往复扯动,将刮刀卸料残余的滤饼全部清除,实现完全卸料和滤布再生。
◇可拆式转鼓拦液板设计,自锁可靠,滤布更换方便、容易。
◇外置式气缸+连杆驱动设计,工作可靠。
◇全封闭式出料斗设计,使物料与传动机件完全隔离。PLD离心机主要配置说明:◇外形结构:大开盖、全开盖及平盖等多种结构形式
◇布料方式:斜盘布料器、侧向布料管、中间布料管、料位检
测装置
◇刮刀卸料:气动、液压、液相撇液装置
◇电机驱动:普通电机、变频电机、防爆电机
◇防护:氮气保护(防爆)系统、振动保护、温度保护、
机电联锁、速度监测、过载保护
◇在线清洗:清洗球、喷淋管
◇洗涤方式:雾化喷咀洗涤、布料盘洗涤、脉冲式洗涤
◇氮气保护:自控装置、液封装置、气液分离器PLD拉袋更换作业快捷:翻盖打开(液压动作)
滤袋拦液口卡环拆下、拦液板固定销拆出、拦液板吊出
滤袋下卡环拆下、旧滤袋取出
新滤袋装入、滤袋下卡环张紧
拦液板装入、拦液板固定销装入、滤袋拦液口卡环张紧
翻盖关闭、锁紧
检查滤袋贴合状态、拉袋动作检查确认

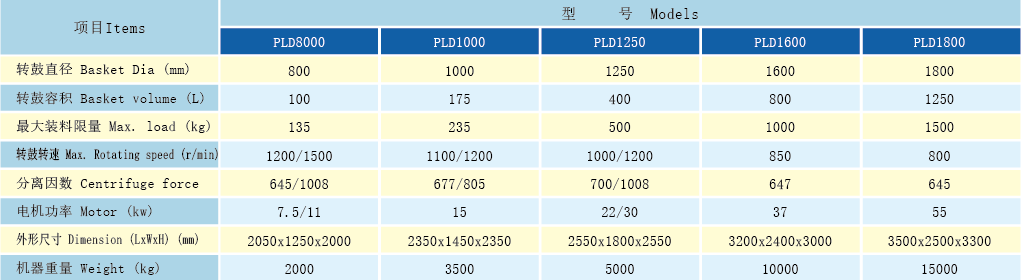

PLD系列离心机主要技术参数
